• RASACUT OC
  • 천공관을 위한 고성능 절단 시스템

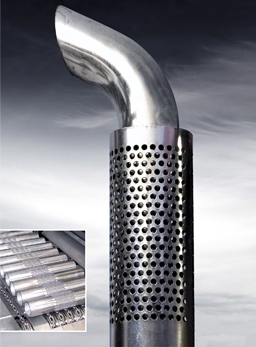

  • 천공관은 종종 자동차 산업에서 사용되는데 특히 배기관의 제조 부분에서 그러하다. 또한 래킹(Racking)시스템 제조에서 파이프는 반드시 구멍사이의 정확한 간격을 갖 추어야 한다.

    천공관의 제조에서 구멍이 뚫리는 범위의 구간은 다양하기 때문에 수동 으로 길이를 절단하는 과정에서 높은 비용을 초래한다. RASACUT OC는 전자동으 로 천공패턴 사이의 거리를 측정하여 정확한 절단을 수행하고 불량품을 자동으로 제 거한다. 이러한 방식으로 프리 천공 파이프를 길이 절단하는데 들어가는 높은 비용을 상당히 감축 시킬수 있다.

  •
  • 장점
    • 천공파이프의 정확한 절단
    • 천공 간격의 완전 자동 측정
    • 일정 오차범위 밖의 천공 패턴은 자동으로 정해진 길이에의해 구별된다
    • 픽 앤 플레이스(Pick&Place) 시스템으로 일정한 길이로 안전하게 이송
  • 시간 절약
    • 높은 생산성
    • 그리퍼(Gripper) 이송을 사용하여 절단 기장의 천공 측정 및 포지셔닝을 아날로그 방식에서 전자동 천공 측정으로 변환
      (피딩스피드의 유지)
    • 천공 간격의 완전 자동 측정
  • 고품질
    • 초정밀 절단
    • 예비 길이를 비접촉 상태에서 천공 측정
    • 측정 데이터와 관련 소재 공급의 완전 자동 제어
  • 비용절감
    • 최적의 측정 시스템이 파이프(Tube)에서의 천공 간격을 체크하여 생산성을 배가 시킴
    • 생산 후 100% 검사 불필요
    • 낮은 폐기율
    • 높은 수준의 자동화
  • 천공관을 위한 특별 솔루션
  • 사양
  • 기술 사양
    톱날 속도 m/min. 30 - 250
    톱날 외경 mm 315
    톱날 모터 kW 7,5
    재료 이송 방식 - 그리퍼(Gripper)
    선절단 mm > 20
    잔재 길이 mm > 80
  • 절단물 데이터
    소 재 - 스틸, 스테인레스 비철금속
    원형 파이프 Ø mm 10 ~ 90
    파이프 두께 mm 1 ~ 3
    원소재 기장 mm 6,000 ~ 12,000
    절단 기장 mm 최소 30이상
    2,000/3,000

  • 최적의 측정 시스템

  • 절단범위의 정확한 작업위치 포지셔닝

  • 평가 유닛
