• RASACUT XS 절단규격 Ø 6 to 50 mm
  • 소구경 원형파이프 절단용 톱기계
  • RASACUT XS는 외경 Φ6~50mm 사이의 파이프 대량 생산시 멀티(Multi)컷 또는 번들(Bundle)컷 대용으로 사용함.

    RASACUT XS는 싱글(Single)컷 톱기계로 개당 적은 비용으로 고품질의 부품을 보장함 응용분야는 연료와 브레이크라인 파이프 혹은 헤드레스트 파이프와 같이 보이는 부품 등 주요장점은 전자동 프로세스로 인한 대기시간의 단축. 이로 인한 RASACUT XS의 생산량은 절단할 재료의 크기에 따라 멀티(Multi)컷 이나 번들(Bundle)컷 그 이상의 가치를 지닌다.

  •
  • 장점
    • 시간당 최대 5,000개에 이르는 높은 생산량.
    • 정밀한 고속 이송 시스템.
    • 대기시간의 지속적 단축.
    • 경제적인 공구 비용.
    • 카바이드 팁-쏘 블레이드 사용 가능.
    • 유 압장치 없음.
    • 옵션 : 코일 이송 장치 가능.
  • 시간 절약
    • 두개의 피드(Feed) 그리퍼(Gripper) 이용으로 다음 소재로의 변경 대기시간 을 제로화 함.
    • 최소의 설정 타임.
    • 톱날 교체시간 1분 미만.

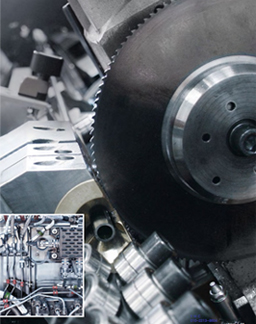

    • 절단물 중심의 클램핑 방식은 작은 직 경의 톱날을 고속으로 가동시켜 절단 정확도를 높이고 공구 비용을 현저히 낮춤.
  • 고품질
    • 높은 포지션 정확도로 고정밀도의 절단 품질 보장
    • 공구의 코팅처리로 깔끔하게 재료표면 을 보호함
    • 톱날의 전후진과 재료의 이송은 써보모 터에 의해 정확히 제어됨
    • 하이스(HSS), 카바이드 팁-쏘 (Carbide tip-saw) 사용 가능
    • 그리퍼 (Gripper) 피딩 방식에 의한 절단물 위치 결정
  • 비용절감
    • 높은 생산량과 긴 톱날 수명으로 절단 비용 절감 및 저렴한 톱날 비용

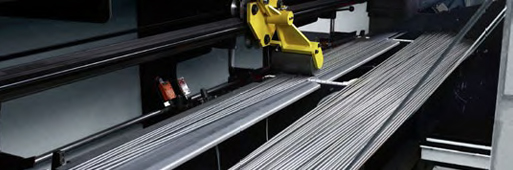

    • RASACUT XS 모델의 경우 파이프 (Tube)가 번들로더에서 개별 분리되어 자동으로 절단 파트로 이동되어짐
  • 싱글(Single)컷 쏘 / 원형 파이프 외경 Φ6 ~ 50mm
  • 사양
  • 기술 사양
    톱날 속도 m/min 30 - 450
    톱날 외경 mm 175/200
    톱날 모터 kW 4,7
    재료 이송 방식 그리퍼(Gripper) 피딩/Servo
    선절단 mm > 15
    잔재 길이 mm > 50
  • 절단물 데이터
    소 재 - 스틸, 스테인레스 비철금속
    원형 파이프 절단 규격 mm Ø 6 and 50
    파이프 두께 mm 1 and 3
    원소재 기장 mm 6.000
    절단 기장 mm 최소 20 이상
    1.000/1.500/2.000선택

  • 옵션 : 소구경 파이프 자동 정렬장치가 포함된 번들로더

  • 옵션 : 원형파이프 자동 면취기
