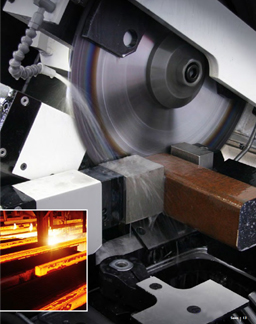

• RASACUT XXL 절단규격 Φ20 ~ 170mm
  • 큰 소재의 절단에 적합한 톱기계
  • RASACUT XXL 절단 시스템은 특히 직경 170mm 까지의 파이프(Tube) 와환봉(Solid) 절단용으로 개발되었다.

    기존의 밴드쏘(Bandsaw)와 비교하여 90%이상 절단시간을 단축시킴. 또한 절단 직각도와 표면 거칠기 에서 모두 월등한 절단면 품질이 향상. 싱글(Single)컷 톱기계는 최적의 부품 및 절단면 품질과 더불어 높은 생산량 보장.
    옵션 : 100% 정밀한 무게 절단 시스템.
    RASACUT XXL 모델은 자동차, 단조, 철강제조업 쪽에 가장 적합함.

  •
  • 장점
    • 환봉(Solid), 원형/각형 파이프(Tube)의 고속 절단
    • 극단적인 절단 업무에도 고효율의 절삭력
    • 커팅헤드를 평생 동안 백래시없이 전후진 하기위한 완충장치 볼 스크류 스핀들
    • 옵션 : 정확한 무게 절단
  • 시간 절약
    • 밴드쏘(Bandsaw) 대비 90% 이상 절단 시간 단축
    • 빠른 설정 타임
    • 그리퍼를 통한 신속한 재료 이송 소재의 외경에 따른 로더 장치와 그리퍼의 완벽한 자동 세팅
    • 기존 소재의 절단작업을 진행하면서 다음 소재를 자동 적재하여 대기 시간을 단축
  • 고품질
    • 노 백래시, 높은 반복율, 정확한 절단 속도 제어
    • 매우 극단적인 절단 작업에서도 1,500Nm 까지의 높은 출력과 균일한 속도
    • 최적의 각도 절단
    • 절단면의 최상의 표면 조도
    • HSS & Carbide Tip-saw blade 사용
  • 비용절감
    • 높은 생산성으로 상당한 절단비용 절감 효과
    • 손쉬운 작동
    • 최대 부하에서도 매우 낮은 드라이브 마모
    • 절단후에 재료의 이격간격을 확장시켜 카바이드 톱날을 보호
  • 싱글(Single)컷 쏘 / 절단 규격 : Φ 20 ~ 170mm
  • 사양
  • 기술 사양
    톱날 속도 m/min. 30 ~ 200
    톱날 외경 mm 360/400/425/ 460/500/560
    톱날 모터 kW 20
    재료 이송 방식 - 그리퍼(Gripper) 피딩
    선절단 mm > 40
    잔재 길이 mm > 130
  • 절단물 데이터
    소 재 - 스틸, 스테인레스 비철금속
    환 봉 Ø mm 20 ~ 170
    원형 파이프 Ø mm 20 ~ 170
    사각 파이프 최소 mm 45 x 45 ~
    직사각 파이프 최대 mm ~ 100 x 150
    원소재 기장 mm 6,000 ~ 16,000
    절단 기장 mm 최소 10 1,000/2,500

  • 파이프(Tube) 진입과 배출시에 가변 이송

  • 다이나믹한 그리퍼(Gripper) 재료 이송

  • 단조용 정확한 무게 절단
