• RASACUT MXS 절단규격 3xΦ8 ~ 3xΦ20mm
  • 작은 직경용 고성능
    멀티(Multiple)컷 톱기계

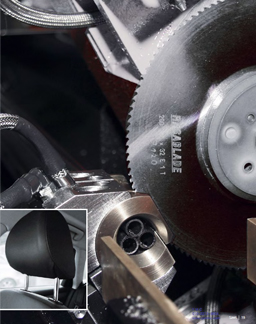

  • 적은 오차범위로 매우 높은 생산성과 깔끔한 절단면을 원한다면 우리의 트리플 (Triple)컷 톱기계 RASACUT MXS를 선택하라.

    절단시스템은 Φ8~20mm의 경우 트리플(Triple) 절단으로, Φ6~45mm의 경우 싱글 (Single) 절단으로 고안되어 있다.
    이러한 사이즈는 특히 정밀한 절단면 품질 및 청결함을 요구하는 자동차산업에서 자주 이용된다. 적용 분야는 연료와 브레이크 라인 그리고 헤드레스트 서포트와 같이 내부 에서 보여지는 부분 등이다. 자동차 분야 납품업체에게 중요한것은 절단할 소재가 절 단후에 개별적으로 진행 및 측정되어 100% 컨트롤을 보장하고 주문처의 가이드라인 과 기준에 부합하는 것이다.

  •
  • 장점
    • 트리플(Triple)컷으로 시간당 최대 11,000개 이상의 높은 생산량
    • 전체 대기시간의 일정한 단축
    • 픽 앤 플레이스(Pick&Place) 시스템으로 일정한 길이로 안전하게 이송
    • 소재의 신속하고 정확한 전진 이송
    • 경제적인 공구 비용
    • 카바이드 팁-쏘 사용 가능
    • 무 유압 시스템
  • 시간 절약
    • 2개의 이송 그리퍼(Gripper)로 인해 새로운 소재로의 변경 대기시간이 제로로 단축됨
    • 최소 설정 타임
    • 톱날 변경 1분 미만
    • 절단 소재의 중심 클램핑은 작은 직경의 톱날을 고속으로 가동시켜 정확도를 높이고 공구 비용을 현저히 낮춤
    • 분당 450미터 까지의 다양한 톱날 속도
  • 고품질
    • 높은 수준의 포지셔닝으로 매우 정확한 절단 품질
    • 공구의 코팅처리로 깔끔하게 소재 표면을 보호
    • 커팅헤드 전진 속도와 그리퍼(Gripper) 피더의 이동은 써보 모터에 의해 동작
    • HSS, 카바이드 팁-쏘(Carbide Tip-saw) 톱날 사용 가능
    • 절단소재 보호처리 시스템에 의해 후속 작업으로 연결
  • 비용절감
    • 높은 생산량과 톱날의 견고함으로 경제적인 톱날 비용뿐만 아니라 절단 비용도 상당한 절감 효과
    • 일반적인 번들 톱기계와 달리 번들 로더에서 RSA만의 Singling기능으로 원소재를 정렬하고 이송하는 과정이 RASACUT MXS 절단 시스템에서는 전자동으로 이루어짐.
  • 멀티(Multiple)컷 쏘 / 절단규격 : 3xΦ8 ~ 3xΦ20mm
  • 사양
  • 기술 사양
    톱날 속도 m/min 30 ~ 450
    톱날 외경 mm 175/200
    톱날 모터 kW 4,7
    재료 이송 방식 - 그리퍼(Gripper)/Servo
    선절단 mm 15
    잔재 길이 mm 50
  • 절단물 데이터
    소 재 - 스틸, 스테인레스 비철금속
    원형 파이프 싱글컷 Ø mm 6 ~ 45
    원형 파이프 트리플컷 Ø mm 8 ~ 20
    파이프 두께 mm 1 and 3
    원소재 기장 mm 6.000
    절단 기장 mm 최소 20
    1.000 / 1.500 / 2.000

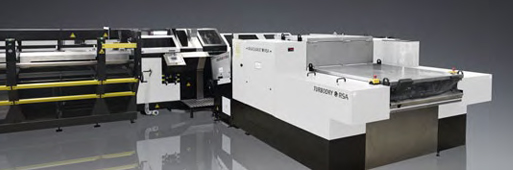

  • 통합된 디버링, 측정, 세척, 건조를 갖춘 절단 시스템

  • 긴 콘베이어 라인과 온풍기를 사용해 절단
    소재의 최적 건조
